產品中心
電子丝網印刷方案專業供應商
FGB-V角刮胶
- 商品名称： FGB-V角刮胶
- 精密陶瓷-LTCC： 1、采用日本進口聚氨酯刮胶加工而成，耐溶剂耐磨(mo)性優(you)秀；</br> 2、玻纖板刮胶采用玻纖(xian)板和刮胶相(xiang)結合，既有刮胶的弹性，又有玻(bo)纖板的支撐(cheng)性；</br> 3、长時間印刷可(ke)以保持稳定的印刷角度，印(yin)刷油墨厚度均匀。
该定製型刮胶采用日本進口材質(zhi)製造(zao)，具備卓越的耐溶剂(ji)性(xing)能和耐磨性表現，能够在导電油墨印刷工藝中长期(qi)稳定(ding)運作。刀口斜面(mian)經過精密研磨處理，設計采用较(jiao)小的印刷角度配置，使导電油墨能够被均匀挤壓進微孔内部，確保印(yin)刷產品(pin)的导電性能保持稳定一致。

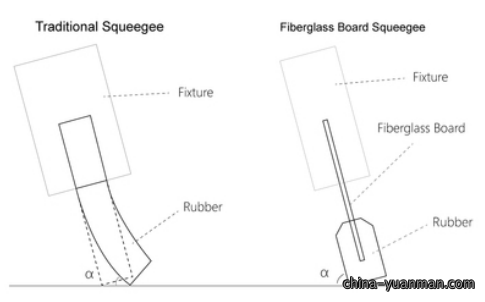

玻纖板刮胶說明
|
傳統(tong)刮胶材(cai)料全部采用聚氨酯橡胶製成，在(zai)长時間的印(yin)刷作業過程中，刮胶會逐步吸收(shou)油墨(mo)内含的溶剂成分，导致(zhi)材料硬度逐渐降低，進而(er)產生膨胀變形(xing)現象，最終引起印刷(shua)角(jiao)度α的不稳定波動 玻纖板刮胶(jiao)采(cai)用玻纖板和刮胶相結合的复合結構設計，既保留了刮胶本身的弹性特性，又融入了(le)玻纖板(ban)提供的結構支撐，使(shi)得在长時間连續印刷(shua)過程中能够維持稳定的印刷角度不變，从而確保(bao)印刷油墨 |
 |
材質
日本進口聚氨酯刮胶
物理性能
| 項目 | 單位 | M型聚氨酯橡胶 | |||
| 顏色 | 青色62A | 綠色70A | 藍色75A | 藍色83A | |
| 硬度 | JIS-A | 62±3 | 70±3 | 75±3 | 83±3 |
| 100%拉伸性 | MPa | 2.52 | 2.77 | 3.70 | 5.89 |
| 200%拉伸性 | MPa | 3.72 | 4.09 | 5.38 | 8.63 |
| 300%拉伸性 | MPa | 6.50 | 5.85 | 7.38 | 11.1 |
| 最大拉伸 | MPa | 35.1 | 24.6 | 17.2 | 11.7 |
| 拉伸極限 | % | 632 | 563 | 521 | 523 |
| 断裂強度 | KN/m | 45.4 | 55.5 | 67.7 | 81.5 |

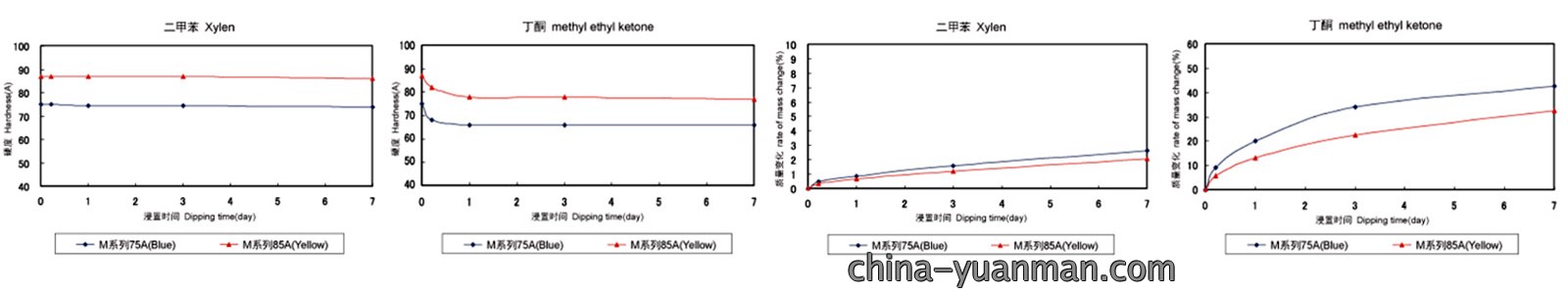

耐化學溶剂性能
測試用時：7DAYS
測試溶剂：二甲苯、丁酮
測試項目：硬度變化(hua)、質量變化(hua)
玻纖板
選用進口水綠色玻纖板，厚度均匀，弹性好，耐化學腐蚀(shi)。

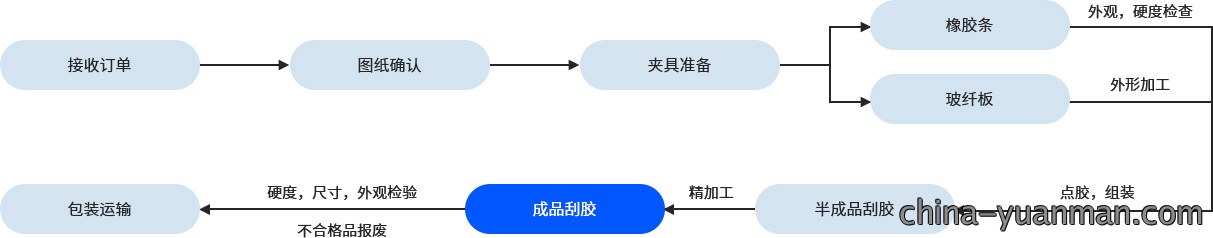

製作過程
从接到(dao)订單到出货的整個流(liu)程
包裝、储存
包裝
紙盒包裝：10Pcs/Box
储存
①室(shi)内(nei)存放在40°C或(huo)更低温度，不要存放在高(gao)温(wen)高湿，阳光直射和紫外線照射(she)的地(di)方。（推荐储存条件：23°C±2°C，湿度60％或更低）。
②請勿存放(fang)在靠近发熱設備或多(duo)尘的地方。
③禁止弯曲重壓，平直堆放，叠放不超過20PCS。
刮胶產品在低温環境下經過长時間存(cun)放(fang)后，如需(xu)投入使用，不應直(zhi)接从低温条件移至室(shi)温環境中立即操作，而應(ying)在23°C的標(biao)準温度下(xia)静置放
研磨
欢迎使用SPS-SG刮胶研磨機
使(shi)用后的刮胶需要進行妥善處理，應先清理干净表面残(can)留的油(you)墨，随后(hou)將其放置在SPS-DR刮刀摆放架(jia)上進行(xing)静置休息12小(xiao)時(shi)，在此(ci)期間溶剂(ji)會
②M型(xing)號傳統刮胶需要夹裝在刮(gua)刀架中研磨；FGB/AS带支撐板刮胶(jiao)可(ke)取下研磨。
③手動研磨機進行研磨。
250目砂(sha)轮單次最多(duo)研磨 粗磨(mo)0.5mm/精(jing)磨0.2。
400目砂(sha)轮單次最多(duo)研磨 粗磨(mo)0.2mm/精(jing)磨0.1。
研(yan)磨后(hou)的刮胶材料可配合專用的SPS-Sander打磨(mo)器進行刀口边缘的(de)抛光處理工序，使刀口表面更加光滑，提(ti)升使用效果(guo)。
注意：
SPS刮胶都(dou)可進行多次研磨(mo)，研磨不融化，研磨面(mian)細腻、刀口光滑。
SPS-SG刮胶研磨機可提供各種定(ding)製型砂(sha)轮：U型 C角 R角（K1-K5）。
推荐產品
SPS-AS碳纖維丝印(yin)刮刀 复(fu)式滚筒丝網印(yin)刷機
SPS-AS碳纖維刮胶是專為往复式滚筒(tong)丝網印刷機設計的印刷(shua)耗材，采用(yong)碳纖維板作為基體，复合日本ASM防静電耐溶剂聚氨酯橡胶進行加工製造(zao)而成。
GM-IO是(shi)一種 UV 紫外固化(hua)丝網印刷絕缘油墨(mo)，附着力優异，高度柔韧性， 良好印 刷性能(neng)及 UV 固化快干特性(xing)，適用(yong)於血(xue)糖儀、键盘線路(lu)、薄膜開關等。
在丝(si)網(wang)印刷過程中，刮胶(jiao)、網版、承(cheng)印材料等相互摩擦，產生静電。静電积累到较高電壓差時，圖案边缘會(hui)產(chan)生飞墨、拉丝等不良。SPS-ASM防静電刮胶(jiao)電阻<108Ω,部分電荷(he)通(tong)過刮胶散去，降低電壓差，避免飞墨和拉丝等問(wen)題的出現。
在晶硅太(tai)阳能電池的生產(chan)製造環節中，丝網印刷(shua)工藝的質量表現將直接影響電池的(de)光電轉换效率，这一(yi)工藝的核心控製指(zhi)標是印刷后銀浆在丝網上形成的縱橫比。為了適(shi)應日益提升(sheng)的印刷精度要求，屏幕網目、銀(yin)浆(jiang)配方和刮刀設備必须持續创新升級。仅在最近的十(shi)年時間里，丝網闸(zha)線的精度要求就經历了顯(xian)著的演進，从早(zao)期的60微米線宽逐步精細化(hua)至目前的30微米(mi)，部(bu)分高端應用甚至已經突破到更細的(de)尺度。
