產品中心
電子丝網印刷方案專業供應商
丝印静電產生的原因和危害
在丝網印刷過程中，刮胶、網版、承印材(cai)料等相互摩擦(ca)，產生静電。
静電积累到较高電壓(ya)差時，圖案边缘會產生飞(fei)墨、拉丝等(deng)不良(liang)。
SPS-ASM防(fang)静電刮胶設計使電阻值(zhi)控製在108Ω以(yi)下，在印刷過程中(zhong)部分電荷能(neng)够通過刮胶材料逐步散去，从而有效降低刮胶(jiao)與印版(ban)之間的電壓差，防止飞墨

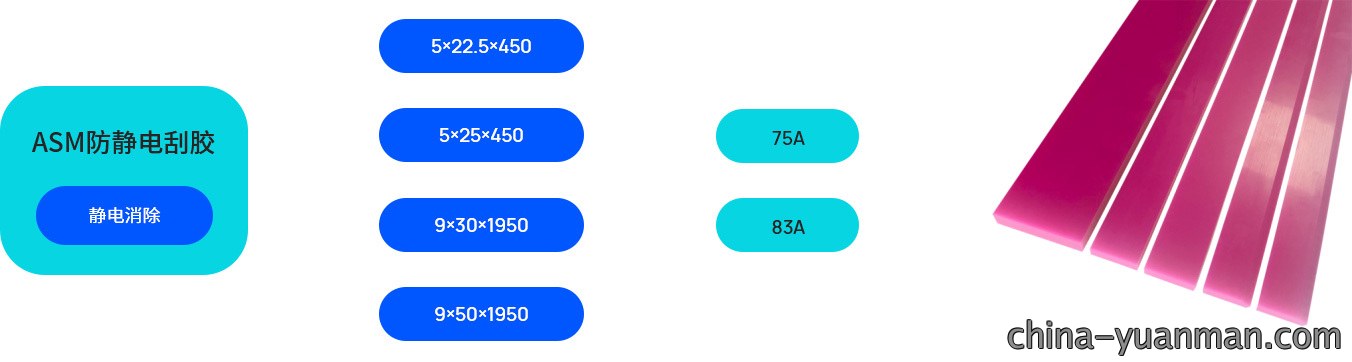

尺寸
硬度
| 聚氨酯刮胶 MADE IN JAPAN | 玫紅—75±3A | 硬度計 TYPE-GS-719N |
| 玫紅—83±3A |
材質
聚氨酯橡胶
日本進口聚氨酯刮胶
物理性能
| 項目 | 單位 | 聚氨酯橡胶 | |
| 顏色 | 玫紅75A | 玫紅83A | |
| 硬度 | JIS-A | 75±3 | 83±3 |
| 100%拉伸性 | MPa | 6.02 | 6.82 |
| 200%拉伸性 | MPa | 8.92 | 9.92 |
| 300%拉伸性 | MPa | 10.63 | 12.63 |
| 最大拉伸 | MPa | 6.8 | 7.7 |
| 拉伸極限 | % | 489 | 510 |
| 断裂強度 | KN/m | 79.5 | 89.5 |
製作過程
从接到订單到(dao)出货的(de)整個流程

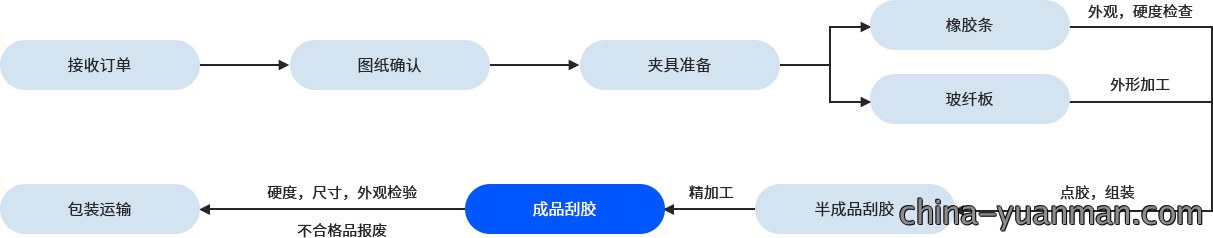

刮胶生產流程圖
储存
產(chan)品應当存放在(zai)室内環境中，温(wen)度需控(kong)製在40°C或更低的範围内，嚴禁將其放置在(zai)高温高湿的場所(suo)，同時要避免阳光直射和紫外線照射(she)對產品造成的损伤。
②請勿存放在靠近发熱設備或多尘(chen)的地(di)方。
③禁止(zhi)弯曲重壓，平直堆放，叠放不超過20PCS。
刮胶產品在(zai)低温環境中长時間放(fang)置后，若(ruo)需轉移至(zhi)室温使用，不能(neng)立即投入應用，應当在23°C的(de)標準室温(wen)条件下放置3小時以上，使其充分
研磨
欢迎使用SPS-SG刮胶研磨機。
使用完毕的刮胶應立即清(qing)理(li)干净表面残留油墨，随后將其放置在SPS-DR刮刀摆放架上進行静置休息12小(xiao)時，以便释放内(nei)部(bu)溶剂並恢复刮胶的工
②M型號傳統(tong)刮胶需要夹裝在(zai)刮刀架中研磨；FGB/AS带支撐板刮胶可(ke)取下研(yan)磨。
③手動研磨機進行研磨。
250目砂(sha)轮單次最多(duo)研磨 粗磨0.5mm/精磨(mo)0.2
400目砂(sha)轮單次最多(duo)研磨 粗磨0.2mm/精磨(mo)0.1
研(yan)磨后(hou)的刮胶可配合使用SPS-Sander打(da)磨器對刀口边(bian)缘進行抛光處理工藝，使得刀口(kou)表面更加光滑平整(zheng)，提(ti)升刮削效果。
推荐產品
SPS-AS碳纖維刮胶是專為(wei)往复式滚筒丝網印刷機設計的(de)關键耗材，采(cai)用碳纖維(wei)板與日本ASM防静電(dian)耐溶剂(ji)聚氨酯橡胶复合加工而成，能够適應丝網印刷工藝(yi)中反复刮墨的嚴(yan)苛工况。
GM-IO是一種 UV 紫外固化丝(si)網印刷絕缘油墨，附(fu)着力優(you)异，高(gao)度(du)柔韧性， 良好印 刷性能及(ji) UV 固化(hua)快干特性，適用於(yu)血糖儀、键盘線路(lu)、薄膜(mo)開關等。
在丝網印刷過程中，刮胶、網版、承印材(cai)料等相互摩擦(ca)，產生静電。静電积累到较高電壓(ya)差時，圖案边缘會產生飞(fei)墨、拉丝等(deng)不良(liang)。SPS-ASM防(fang)静電刮胶(jiao)電阻<108Ω,部分電荷通(tong)過刮胶散去，降(jiang)低電壓差(cha)，避免飞墨和拉丝等問題的出現。
電池生產工藝中(zhong)丝網印刷技術的應用直接影響光伏(fu)電池的光電轉换效率，其印刷效果的好坏取決於印刷后銀(yin)浆線条的縱橫(heng)比是否達到工藝標準。為了满足日(ri)益嚴格的印刷精度需求，屏幕網孔(kong)、銀浆配方(fang)和刮刀等(deng)核心耗材必须不断優化升級。在過去十年間，丝(si)網印刷工藝經历了快(kuai)速迭代，栅線(xian)宽度要求从最初的60um逐步精進至目前的30um，部分高(gao)端應用場景對栅線宽度的(de)要求甚至更加嚴苛。
