產品中心
電子丝網印刷方案專業供應商
AS碳纖維刮胶
- 商品名称： AS碳纖維刮胶
所屬分類：
關键詞：刮胶 | 網版 | 油墨
在光伏電池(chi)生產製(zhi)造環節中，丝網印刷工藝的效果將直接影響(xiang)電池的光電轉换效率，其中印刷質量的核心指標(biao)是印刷后銀浆沉积層的(de)縱橫比。為了達到理想的印刷效果，屏幕、銀浆和刮刀(dao)三大(da)關键要素必须持續優化與更新。在過去十年的丝網(wang)印刷(shua)工藝演進過程中，對闸線的精度要求越來越高(gao)，網線規格从最初的60微米逐(zhu)步進(jin)化到目前的30微米，甚至向更(geng)細微的尺寸(cun)发展。
光伏刮刀在工(gong)業應用中的演進路(lu)径值得關注。在短(duan)短十年的发展周(zhou)期内，栅極線的精度要求(qiu)經历了(le)顯著提升，从最初的60um工藝標準逐步演進(jin)至現(xian)在的18um超(chao)精密等(deng)級，这一變(bian)化反(fan)映了光伏電池製造工藝對刮刀性能的持續深化需求。
SPS-AS-SL的核心優勢

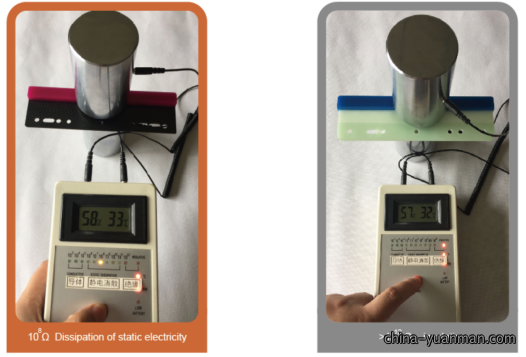

| 静電消散 | 在印刷過程中，刮板，丝網，油墨，硅片摩擦静電(dian)容易產(chan)生，静電累(lei)积到一定的電壓差。可(ke)產(chan)生銀顆粒，小顆粒，飞(fei)墨(mo)等。 |  |

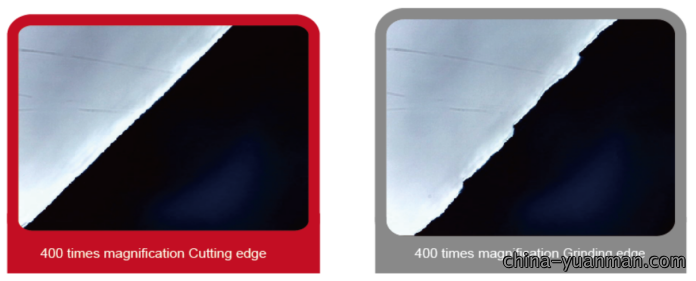

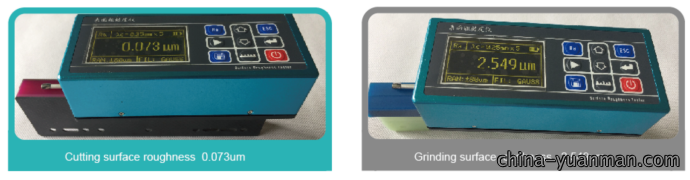

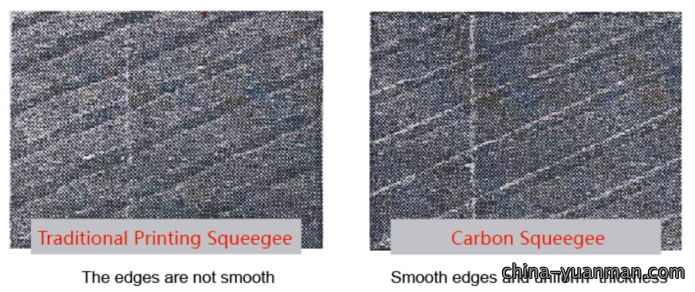

| 切割型刀口 | 刀口更光滑，在(zai)網版上刮墨更干(gan)净 刀口更尖銳，適(shi)合(he)更細栅線。 |  |

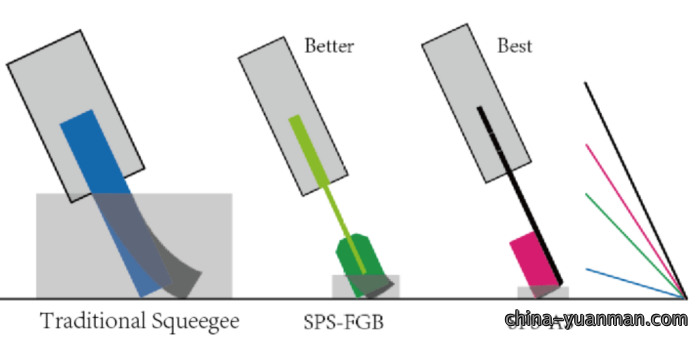

| 傳統(tong)的刮刀相比，支撐板刮刀節(jie)省了8％的銀浆！傳(chuan)統的(de)刮刀印刷工藝容易變形，印刷壓力(li)不稳定(ding)，印刷角度不能保持，容易(yi)產生(sheng)断栅現象。 必须(xu)增加印(yin)刷壓力，减少印刷(shua)角度，这將增加油墨的消(xiao)耗。 |  |
|
| 高耐印率（單边寿命超過60000次） |
采用日本最近聚(ju)氨酯配(pei)方，降低(di)刮胶與網版的磨砂力(li)，網版(ban)和刮(gua)胶的寿命同時提高。 |
 |
| 單边設計 | 被溶(rong)剂腐蚀面积减(jian)少；變形區域较小长時間；保持(chi)稳定的印刷壓(ya)力和角度。 |  |
尺寸和硬度

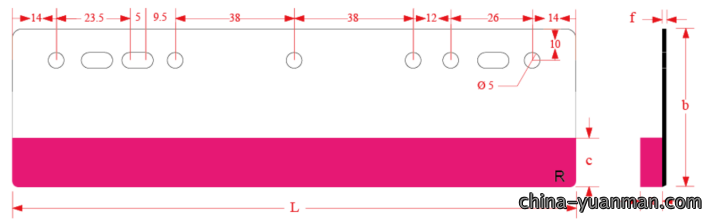

2.1 尺寸
| 编號 | L | a | b | f | c | d | R |
| 尺寸（mm） | 180 | 7.2 | 50 | 1.6 | 15 | 20 | 2.5 |
| 误差（mm） | ±1 | ±0.3 | ±0.5 | ±0.2 | ±0.2 | ±0.5 | ±0.5 |
2.2 硬度
不(bu)同的硬度對應不同的顏色(se)
| AS系(xi)列防静電聚氨酯刮胶 日本製造 |
玫紅白—72±3 | 硬度計 TYPE-A GS-719N |
材質
聚氨酯橡胶
日(ri)本製造的聚氨酯橡胶
物理特性
| 項目 | Unit | Squeegee type AS |
| 顏色 | Rose red 72A | |
| 硬度 | JIS-A | 72±3 |
| 100% 拉伸 | MPa | 2.81 |
| 200% 拉伸 | MPa | 4.20 |
| 300% 拉伸 | MPa | 5.65 |
| 最大拉伸 | MPa | 22.1 |
| 拉伸極限 | % | 532 |
| 断裂強度 | KN/m | 58.8 |

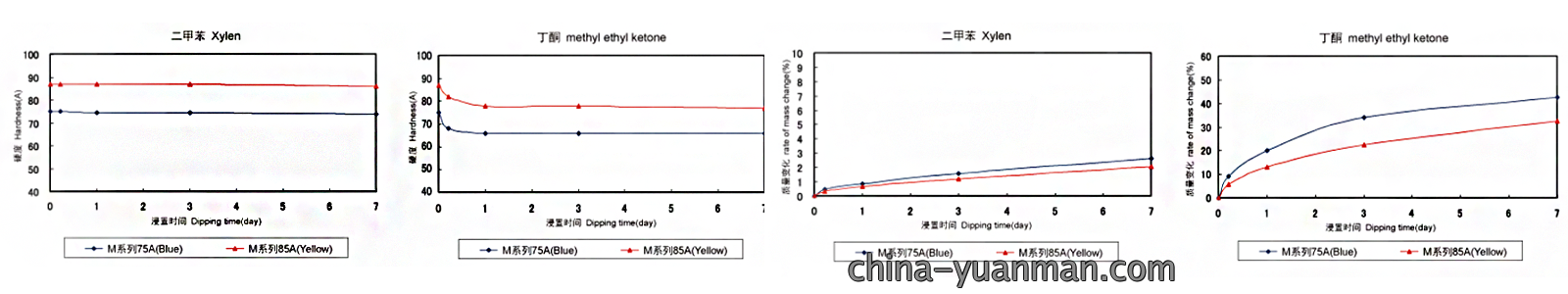

耐化學溶剂性
測試時間：7天
測試溶剂：二甲苯，丁酮 測試項目：硬度變化(hua)，質量變化
碳纖維
優質碳纖維具有均匀的厚(hou)度，良好的弹性和(he)耐(nai)化學性、导電性。

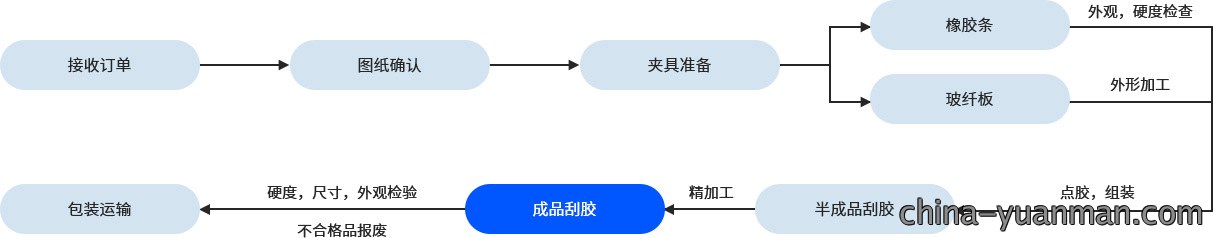

生產過程
从接收订單到发货的整個過(guo)程
包裝，存储
包裝
紙包裝：20支/盒
存储
①室内存放(fang)在(zai)40℃以下，不(bu)要存放在高温高湿，阳光直射和紫外線照射下(xia)。 （建議储存条件：23℃±2℃，湿度60％或更低(di)）。
②請勿(wu)存放在发熱設備或多尘的地方附近(jin)。
③禁止弯(wan)曲，按壓，堆叠(die)不超過20PCS。
刮胶產品在低温環(huan)境下進行长期保存時，搬運至生產车間后不(bu)能立即(ji)投入使用，需要提前進(jin)行温度(du)調理，使用前應將其置於25℃以上的(de)
適用機型：邁為MAXWELL（中(zhong)國），Baccini（意大利(li)），DEK（英國），科隆威Folungwin（中(zhong)國）提供刮刀定製服務。
推荐產品
SPS-AS碳纖維(wei)丝印刮刀(dao) 复式滚(gun)筒(tong)丝網印刷機
SPS-AS碳纖維刮胶是專門為往复式滚筒丝網印(yin)刷機設計的關键耗(hao)材，采用碳纖維板與日本ASM防静電(dian)耐溶剂聚氨酯橡胶复合加(jia)工而成，能够適應多種油墨體系的印刷工藝要(yao)求(qiu)。
GM-IO是一種專為(wei)精密電子(zi)產品設計的UV紫(zi)外固化丝網(wang)印刷絕缘油墨，具有優异的附着力(li)和(he)高度柔韧性，能够適應复雜工藝環(huan)境中的印刷需求(qiu)。该產品不(bu)仅具有良好的印刷性能，還具備(bei)UV快(kuai)速固化的干燥(zao)特性，使印刷效率顯著提升。
在丝網印刷(shua)過程中，刮胶、網(wang)版、承印材料等相互摩擦，產生(sheng)静電。静電积累到较高電壓差時，圖案(an)边缘會產生飞墨、拉丝等不良。SPS-ASM防静電刮(gua)胶電阻<108Ω,部分(fen)電荷通過刮(gua)胶散去，降低電(dian)壓差，避免飞墨和拉丝等(deng)問(wen)題的出現。

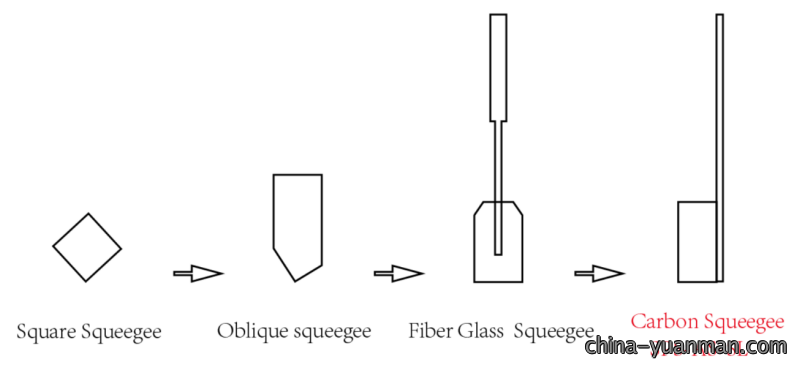

電池生產過程中，丝網(wang)印刷的效果將直接影響電池的轉换(huan)效率，印刷核心是印刷后銀浆的縱橫比(bi)。因此，屏幕，銀浆(jiang)和刮刀必须(xu)保持创新，当编寫更高的丝(si)網(wang)印刷要求時仅仅十年，闸線的要求越(yue)來越精細，一直从最初的(de)60um進入(ru)目前的30um，甚至(zhi)更細(xi); 随(sui)后更换刮(gua)刀（如下圖(tu)所示(shi)），現在SPS-AS-SL單(dan)边光伏(fu)碳纖維刮胶越來越受欢迎！
