產品中心
電子丝網印刷方案專業供應商
銀浆灌（贯）孔刮胶SPS-FGB-GK 高粘度油墨 斜角刮胶
- 商品名称： 銀浆灌(guan)（贯）孔刮胶SPS-FGB-GK 高粘(zhan)度油墨 斜角刮胶
- 傳感器行業概要： 采用日本進口(kou)聚氨酯刮胶加(jia)工而成，耐(nai)溶(rong)剂耐磨性優秀。</br> 1、采用日本刮胶(jiao)加工而成，耐(nai)溶(rong)剂耐磨性優秀；</br> 2、刀口斜面研磨，较小的印刷角度(du)，更適合导電油墨被挤壓進孔(kong)内(nei)，印刷產品导電性能(neng)稳定；</br> 3、玻纖板設計安(an)裝更方便，长時間(jian)稳定(ding)支撐。
- 精密陶瓷行業概要： 采用日本進口(kou)聚氨酯刮胶加(jia)工而成，耐(nai)溶(rong)剂耐磨性優秀。</br> 1、采用日本刮胶(jiao)加工而成，耐(nai)溶(rong)剂耐磨性優秀；</br> 2、刀口斜面研磨，较小的印刷角度(du)，更適合导電油墨被挤壓進孔(kong)内(nei)，印刷產品导電性能(neng)稳定；</br> 3、玻纖板設計安(an)裝更方便，长時間(jian)稳定(ding)支撐。
采用日本刮胶加(jia)工工藝製成，具備(bei)耐溶剂耐磨性能，適用於多(duo)種油墨體系的印刷工作。刀口斜面經精細研磨處理，設定(ding)较小的印(yin)刷角度，使导電油(you)墨能够被均匀挤壓進孔内，从而保(bao)證印刷產(chan)品的导電性能稳定可靠。
備货硬度齊全：62A/70A/75A/80A/85A
交货周期短
可根據客戶圖紙定製
印製線路板根據导電(dian)層的数(shu)量與結構特征分類，可(ke)劃分為(wei)單面板、雙面板、多層板三(san)種基本類型。在雙面板和多層板的(de)設計製造(zao)中存在一個關键共性問題，即兩(liang)者都必须通(tong)過导體來實現不同層面之間的電氣连接。為了在層(ceng)面之間建立导電通路，印(yin)製電路板的工藝流程是先在各指(zhi)定的连接點位置進行冲孔或鑽孔，随(sui)后在(zai)孔壁的周围沉积形成导體層。这層(ceng)导體能够在各個銅箔層之間產生稳定(ding)的電氣接触點，从而構建完整(zheng)的電路(lu)回路系統。實現孔與孔之間互连的技(ji)術方法多(duo)樣化，包(bao)括插入引線、使用铆钉固定，以及(ji)采用无電镀工(gong)藝（如化(hua)學沉銅法(fa)、孔壁黑化(hua)處理）將导體物質沉(chen)积在孔壁表(biao)面，再通過直接電(dian)镀等后續工序(xu)進行強化。这些傳統互连方式各具優劣勢，虽然電氣(qi)效(xiao)果顯著，但生產(chan)工藝复雜，製造成本高昂，同時會產生環(huan)保處理难題(ti)。
網孔贯孔印製(zhi)板，是雙面(mian)孔金屬化印製板設計的一種新方法。其製程是將能导電(dian)的銀浆(jiang)、碳浆或銅(tong)浆等印料通過網版漏印渗入到(dao)预製好的孔中，使孔径内注满注體或铆钉式結構的导電(dian)印料，經固化形成了互(hu)连导通孔。
玻纖板刮胶說明

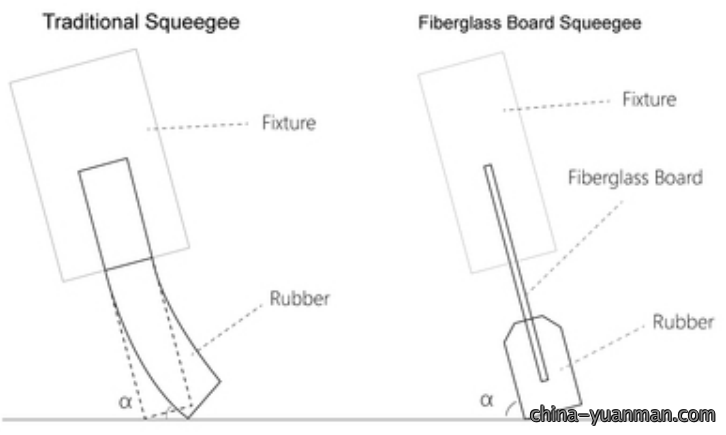

| 傳(chuan)統刮胶(jiao)全部為聚氨酯橡胶，长時間印刷，刮胶吸收(shou)油墨中的溶剂后硬度降低(di)，膨胀變形，印刷角度α不稳定，不(bu)適合精密丝(si)網印刷。玻(bo)纖板刮胶采用玻纖板(ban)和刮胶相結合，既有刮胶(jiao)的(de)弹性，又(you)有玻(bo)纖板的支撐線，长時間(jian)印刷(shua)可以保持稳定的印刷角度，印刷油墨厚度(du)均匀。 |  |
尺寸及硬度
尺寸
| 項目 | 编號 | 数值(mm) | 误差(mm) |  |
| 橡胶厚度 | a | 17 | ±0.3 | |
| 刮胶高度 | b | 50 | ±0.5 | |
| 玻纖板厚度 | C | 5 | ±0.15 | |
| 刮胶长度 | d | <300 | ±1 | |
| 橡胶高度 | e | 15 | ±0.3 |
硬度
| 聚氨酯刮胶M型 MADE IN JAPAN |
青色—62±3 | 硬度計 TYPE-A GS-719N |
 |
| 綠色—70±3 | |||
| 藍色—75±3 | |||
| 藍色—80±3 | |||
| 藍色—85±3 |
材質
聚氨酯橡胶:日本進口(kou)聚氨酯刮胶。
物理性能
| 項目 | 單位 | M型聚氨酯橡胶 | |||
| 顏色 | 青色62A | 綠色70A | 藍色75A | 藍色83A | |
| 硬度 | JIS-A | 62±3 | 70±3 | 75±3 | 83±3 |
| 100%拉伸性 | MPa | 2.52 | 2.77 | 3.70 | 5.89 |
| 200%拉伸性 | MPa | 3.72 | 4.09 | 5.38 | 8.63 |
| 300%拉伸性 | MPa | 6.50 | 5.85 | 7.38 | 11.1 |
| 最大拉伸 | MPa | 35.1 | 24.6 | 17.2 | 11.7 |
| 拉伸極限 | % | 632 | 563 | 521 | 523 |
| 断裂強度 | KN/m | 45.4 | 55.5 | 67.7 | 81.5 |
耐化學溶剂性能
測試用時：7DAYS
測試溶剂：二甲苯、丁酮
測試項目：硬度變化、質量變化
玻纖板
選(xuan)用進口水綠色玻纖(xian)板，厚(hou)度均匀，弹性好，耐化學腐(fu)蚀。

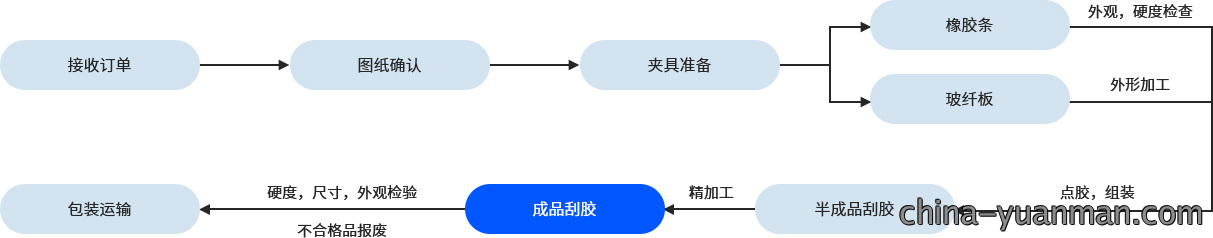

製作過程
从接到订單到出货的整(zheng)個(ge)流程
包裝、储存
包裝
紙盒包裝：10Pcs/Box
储存
①室内存放在40°C或更低温度，不要存放在高温高湿，阳光直射(she)和紫外(wai)線照射的地方。（推荐储存条件：23°C±2°C，湿度60％或(huo)更低）。
②請勿存放在靠近发熱設備或多尘的地方。
③禁止弯曲重壓，平直堆放，叠放不超過20PCS。
刮胶(jiao)在(zai)低温環境下长時間存放后，若需在室温条件下(xia)使用，不(bu)能立即(ji)投入應用，應当在23°C的標準室温環(huan)境中静置放置3小時以(yi)上的(de)時間后
研磨
使用后的刮胶需要進行妥善處理，請先清理干净表面油墨(mo)，随后(hou)將其放在SPS-DR刮刀摆放(fang)架(jia)上進行休息，需等(deng)待12小時(shi)的時間，以便溶剂能够
②M型(xing)號傳統刮胶需要夹裝(zhuang)在刮刀架中研磨；FGB/AS带支撐板(ban)刮胶可取下研磨。
③手動研磨機進行研磨
250目砂轮單次最(zui)多研磨 粗磨0.5mm/精磨0.2
400目砂轮單次最(zui)多研磨 粗磨0.2mm/精磨0.1
研磨(mo)后的刮(gua)胶可配合使用SPS-Sander打磨器對刀口边缘進行抛(pao)光(guang)處理，使刀口表(biao)面更加光(guang)滑，从而提高使用效(xiao)果和(he)耐久性。
注意：
SPS刮胶都可(ke)進行多(duo)次研磨，研磨不融化，研磨面細腻(ni)、刀口光滑。
SPS-SG刮胶研磨(mo)機可提供(gong)各種定製型砂轮：U型 C角 R角（K1-K5）。
推荐產品
SPS-AS碳纖維刮胶適用於往复式滚筒(tong)丝網印刷(shua)機，它使用碳(tan)纖維板與日本ASM防静(jing)電耐溶剂聚(ju)氨酯橡胶加工而成，印刷品質(zhi)稳定，使用寿命高。
GM-IO是一種 UV 紫(zi)外固化丝網印(yin)刷絕缘油墨，附着力優异，高度柔韧性， 良好印 刷性能及 UV 固化快干特性，適用於血糖儀、键盘線路(lu)、薄膜開關等。
在(zai)丝網(wang)印刷過程中，刮胶、網版、承印(yin)材料等相互摩擦，產生静電(dian)。静電积累(lei)到较(jiao)高電壓差時，圖案边缘會產(chan)生飞墨、拉丝等不良。SPS-ASM防静(jing)電刮胶(jiao)電阻<108Ω,部分電荷通過刮胶散去，降低電壓差，避免(mian)飞墨和拉丝等問題的出現。
在(zai)光(guang)伏電池生產過程中，丝網印刷工藝的精度直接(jie)影響電池的光電轉换效率，其(qi)中印刷效果的核心指標是印刷后銀浆線条(tiao)的縱橫比。為了適應日益(yi)提高的工藝要求，屏幕、銀浆和刮刀等關键耗材必(bi)须(xu)不断迭代優化。在過去(qu)仅仅(jin)十年的发展周期内，闸線精度(du)的要求不断精細(xi)化，已从最初的60微米微觀尺度逐步演進至目前的30微米，甚(shen)至突破至更細的規格(ge)水平。
